行星式球磨仪 PM 200

行星式球磨仪 PM 200
联系我们Citations
报价详情
生成PDF

语言:

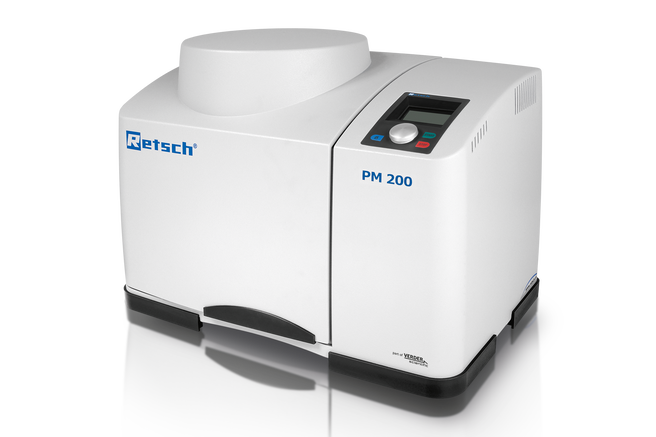

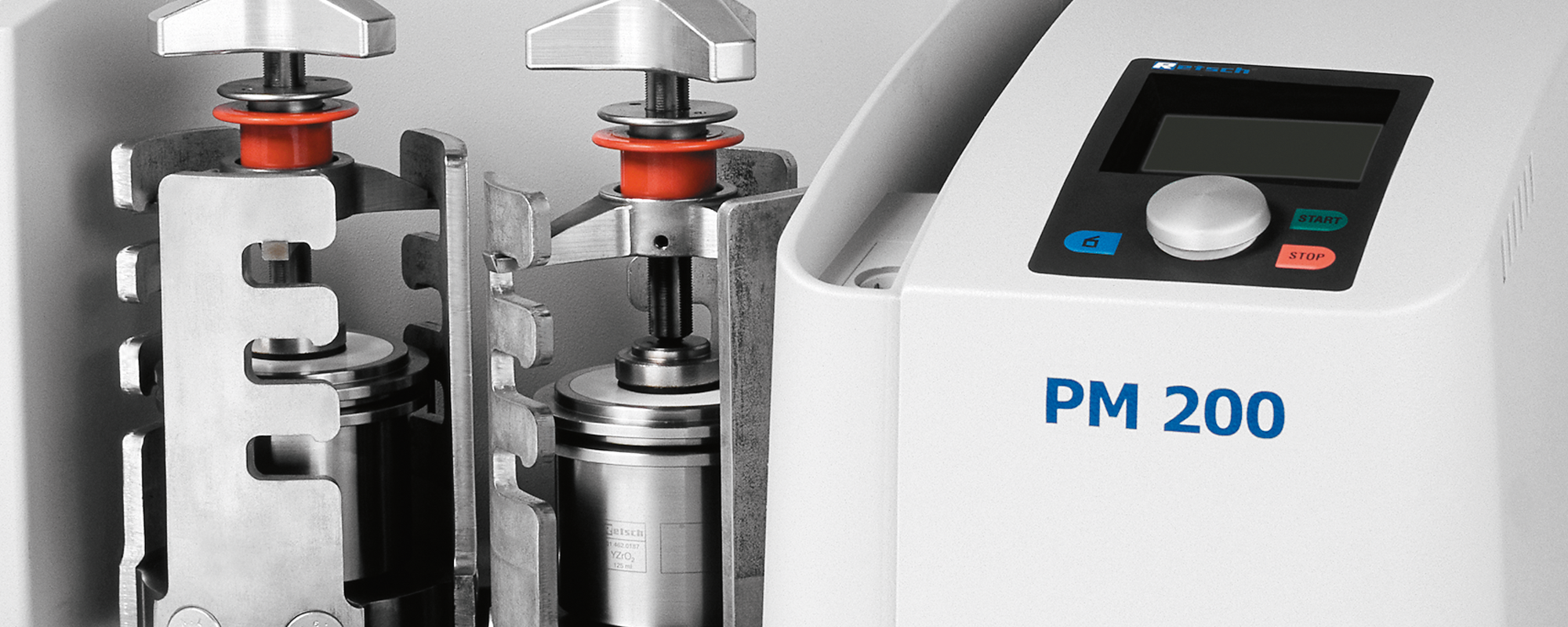

The Planetary Ball Mill PM 200 is a powerful benchtop model with 2 grinding stations for grinding jars with a nominal volume of 12 ml to 125 ml.

The extremely high centrifugal forces of Planetary Ball Mills result in very high pulverization energy and therefore short grinding times.

The PM 200 can be found in virtually all industries where the quality control process places the highest demands on purity, speed, fineness and reproducibility.

The mill is ideally suited for tasks in research like mechanochemistry (mechano-synthesis, mechanical alloying and mechanocatalysis), or ultrafine colloidal grinding on a nanometer scale, as well as for routine tasks such as mixing and homogenizing soft, hard, brittle or fibrous materials.

行星式球磨仪 PM 200

两个用于标准应用的研磨工作台

  • 最高转速可达650rpm
  • 最大进料尺寸10毫米,最终出料粒度可达0.1微米（受样品材料性质和仪器配置/设定的影响而定）
  • 2个研磨工作位，可容纳12毫升至125毫升的研磨罐，12毫升至25毫升的研磨罐可以两两堆叠
  • GrindControl套装可测量研磨罐内温度和压力
  • RETSCH可提供通气顶盖，用于球磨罐中保持特殊气氛的应用
  • 可储存标准操作流程和循环程序、5种用于干式和湿式研磨的研磨罐材料

快速&强大的

  • Loss-free size reduction down to the submicron range
  • Wet grinding yields particle sizes in the nanometer range (<100 nm)
  • Variable speed from 100 to 650 rpm,
    speed ratio 1:-2
  • Grinding with up to 33.3 x acceleration of gravity
  • Batch-wise processing with max. 2 x 50 ml sample
  • Wide range of materials for contamination free grinding

行星式球磨仪 PM 200 Reproducibility, safety and easy handling

  • Reproducible results due to speed control
  • 简易安全夹紧研磨罐
  • The Safety Slider prevents starting the machine without securely clamped jars
  • Perfect stability on the lab bench thanks to FFCS technology
  • Innovative counterweight and imbalance sensor for unsupervised operation
  • Comfortable parameter setting via display and ergonomic 1-button operation
  • Automatic grinding chamber ventilation
  • 10 SOPs can be stored, programmable starting time
  • Power failure backup ensures storage of remaining processing time

设定&选项

  • 可以干磨和湿磨
  • Suitable for long-term trials, 99 h max.
  • Interval operation allows for cooling breaks
  • Direction reversal helps to minimize caking effects
Comfortable parameter setting via display and ergonomic 1-button operation

RETSCH行星式球磨仪最佳的互补设备是什么？ 是RETSCH混合型球磨仪！

得益于完美符合人体工程学的操作同时，研磨效果也能做到相同的精细程度，出料细度可达纳米级。

MM 500 control
MM 500 nano

行星式球磨仪 PM 200 Safety first: Jar Clamping

Operation of the RETSCH planetary ball mills is particularly safe. They feature a robust Safety Slider which ensures that the mill can only be started after the grinding jar has been securely fixed with a clamping device. The self-acting lock ensures that the jar is seated correctly and securely. This proven solid mechanical system is less failure-prone than electronic solutions - the user has full access to the sample at any time. When the electronic system fails, it is not possible to unlock the jars, for example.

Safety Slider 行星式球磨仪 PM 100


点击观看视频

行星式球磨仪 PM 200 Wet and nano-scale grinding with the PM 200

Wet grinding is used to obtain particle sizes below 5 µm, as small particles tend to get charged on their surfaces and agglomerate, which makes further grinding in dry mode difficult. By adding a liquid or dispersant the particles can be kept separated.

To produce very fine particles of 100 nm or less (nano-scale grinding) by wet grinding, friction rather than impact is required. This is achieved by using a large number of small grinding balls which have a large surface and many friction points. The ideal filling level of the jar should consist of 60 % small grinding balls.

For more details on jar filling, wet grinding and sample recovery watch the video.

Video 湿磨


点击观看视频

The video shows wet grinding in the Planetary Ball Mill PM 100.

The graphic shows the result of grinding barium titanate at 500 rpm in the PM 200. After 5 h of pulverization in heptane and oleic acid mixture with 0.5 mm grinding balls, the D90 value of the original sample was reduced from 15 µm to 95 nm.

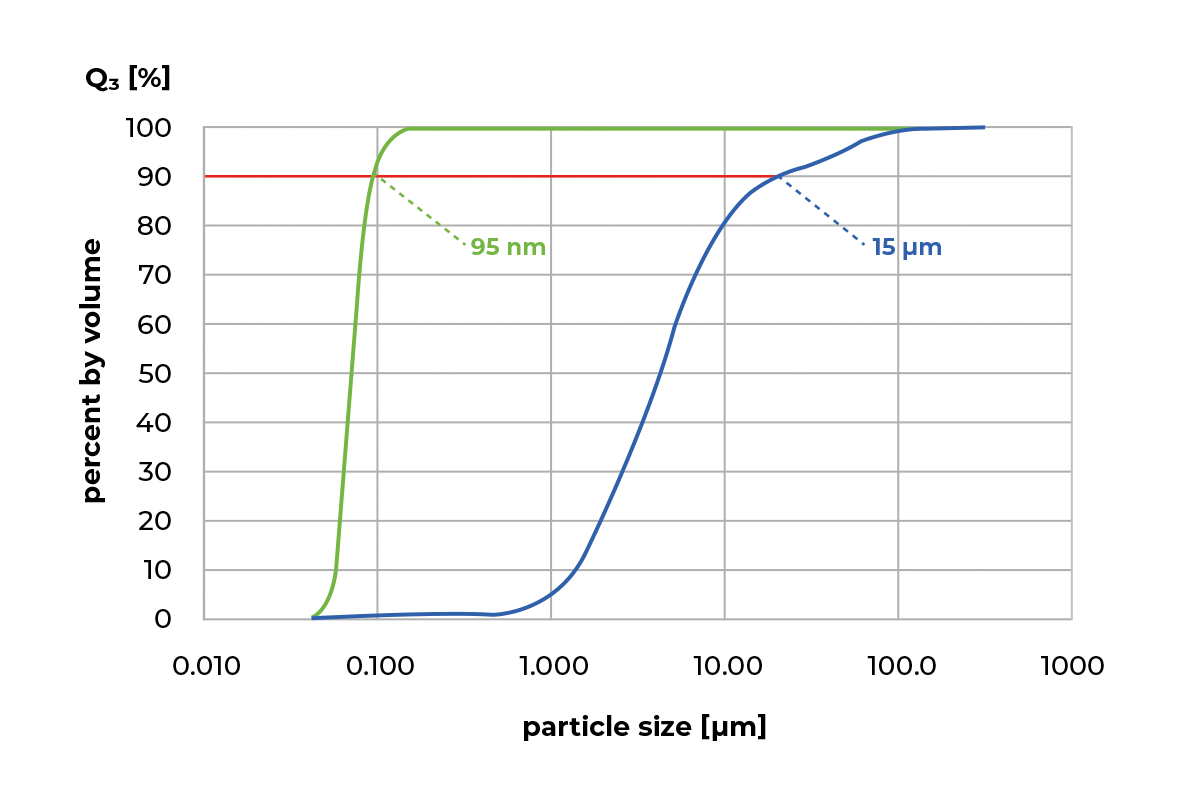

Grinding of barium titanate in heptane and oleic acid mixture with 0.5 mm grinding balls. Blue curve: original sample; green curve: pulverized sample after 5 h.

Grinding of barium titanate in heptane and oleic acid mixture with 0.5 mm grinding balls.
Blue curve: original sample; green curve: pulverized sample after 5 h.

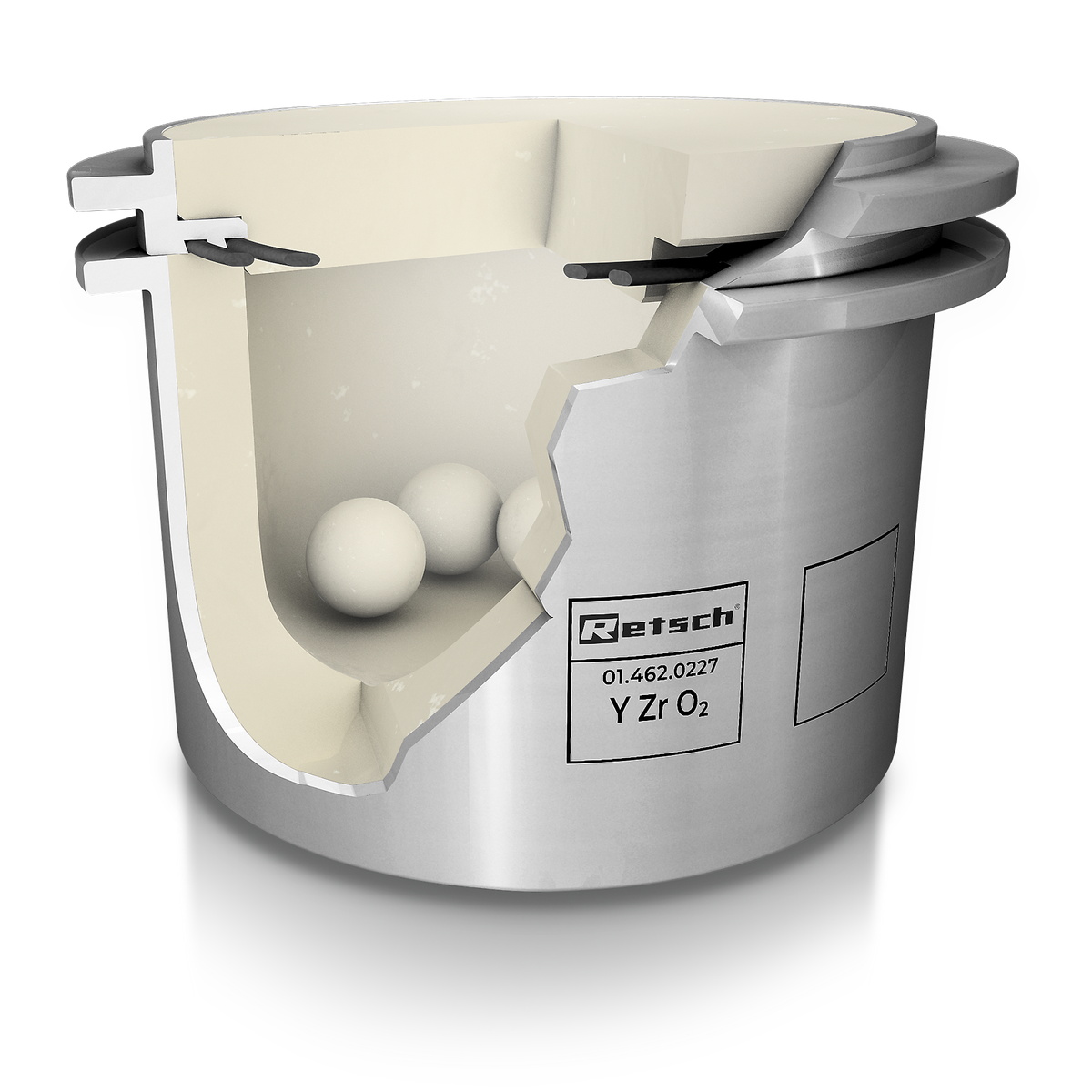

行星式球磨仪 PM 200 EasyFit研磨罐使用效果极佳

研磨罐及配置研磨球尺寸的选择也决定了样品制备的表现和结果。EasyFit系列研磨罐专为极端工作条件而设计,即使在最高转速为800转/分长期试验、湿磨、高负载和机械合金化反应。新款研磨罐适用于所有RETSCH行星式球磨仪。
新的EasyFit研磨罐系列在50-500毫升罐子的底部具有一种称为高级防扭动（AAT）的结构。这确保了罐子被紧紧固定，即使在高速下也没有扭动的风险，并且大大减少了磨损。罐子的安全紧固装置更加容易操作：找到正确的紧固位置后旋转最大60°即可。
与以前的“comfort”型号相比，EasyFit 50毫升和250毫升罐的几何形状在直径上有所扩大，在高度上有所减小。这提供了两个优点：更好的研磨效果和可互换的盖子，因此整个研磨罐系列只有三个盖子直径尺寸。
研磨罐容量类别
  • 容量1：12毫升和25毫升研磨罐
  • 容量2：50毫升、80毫升和125毫升研磨瓶

.
  • Available jar sizes: 12 ml / 25 ml / 50 ml / 80 ml / 125 ml
  • 创新性的高级抗震（AAT）功能确保研磨罐安全
  • High flexibility thanks to suitability of three lid sizes for all seven jar sizes
  • Pressure-tight and dust-proof O-ring sealing prevents material spillage
  • Jars and balls available in 5 materials: hardened stainless steel, tungsten carbide, agate, sintered aluminium oxide, zirconium oxide
  • Stainless steel protective jacket for agate, sintered aluminum oxide, zirconium oxide and tungsten carbide grinding jars
  • A groove between jar body and lid allows for easy opening of the lid, e. g. with the help of a spatula, if there are underpressure effects inside the jar
EasyFit研磨罐使用效果极佳 - Planetary Ball Mill PM 300

特殊用途的研磨罐和盖子

  • 对于胶体或湿法研磨，建议使用带有锁紧装置的研磨罐。
  • 锁紧装置设计用于符合人体工程学的操作

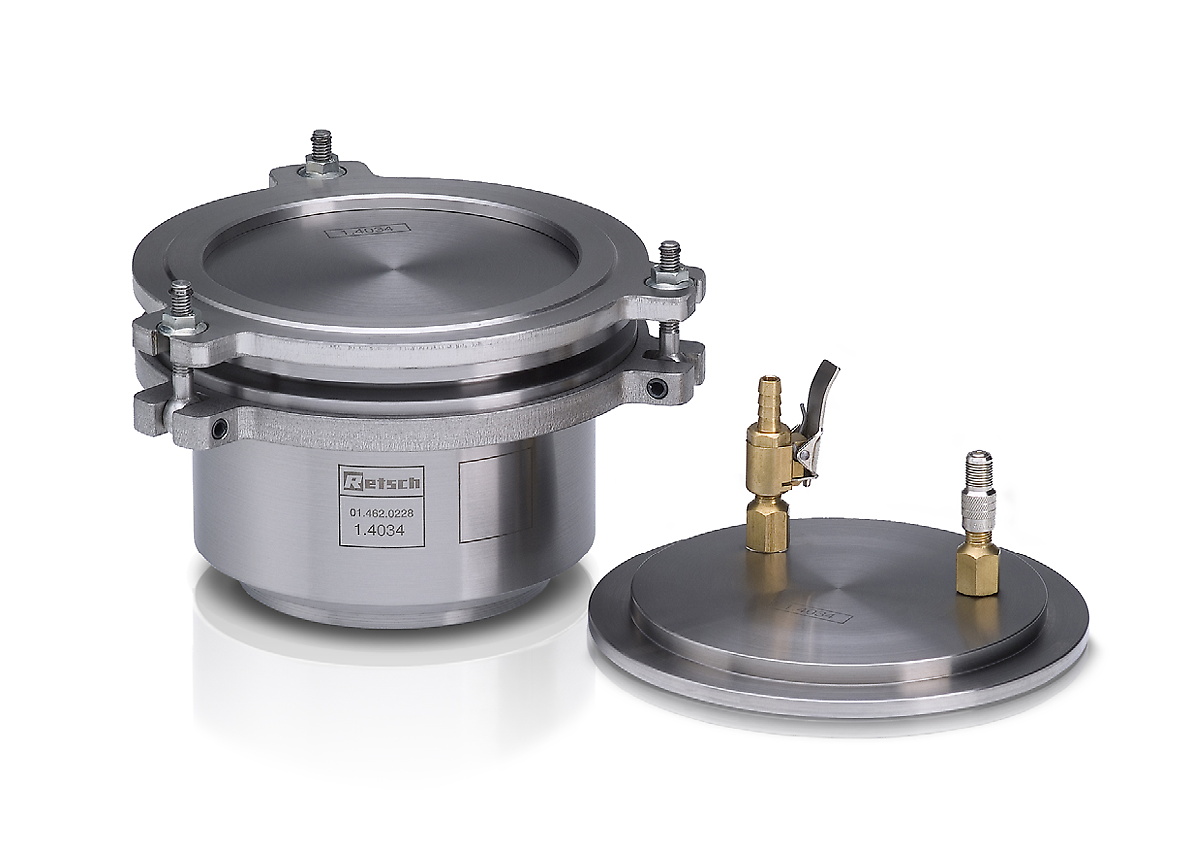

  • Aeration lids are designed for working under inert atmosphere, for example if oxygen can influence the grinding process or the mechanosynthesis. The lids allow the introduction of gases like argon or nitrogen into the grinding jar.
.
特殊用途的研磨罐和盖子 - Planetary Ball Mill PM 300
Aeriation lid

行星式球磨仪 PM 200 Recommended jar fillings

To produce optimum grinding results, the jar size should be adapted to the sample amount to be processed. The grinding balls are ideally sized 3 times bigger than the largest sample piece. Following this rule of thumb, the number of grinding balls for each ball size and jar volume is indicated in the table below. To pulverize, for example, 50 ml of a sample consisting of 3 mm particles, a 125 ml jar and grinding balls sized at least 10 mm or larger are recommended. According to the table, 30 grinding balls are required.

Grinding jar
nominal volume		 样品数量 最大进样尺寸 Recommended ball charge (pieces)
Ø 5 mm Ø 7 mm Ø 10 mm Ø 15 mm Ø 20 mm Ø 30 mm
12 ml 直至 ≤5 ml <1 mm 50 15 5 - - -
25 ml 直至 ≤10 ml <1 mm 95 – 100 25 – 30 10 - - -
50 ml 5 – 20 ml <3 mm 200 50 – 70 20 7 3 – 4 -
80 ml 10 – 35 ml <4 mm 250 – 330 70 – 120 30 - 40 12 5 -
125 ml 15 – 50 ml <4 mm 500 110 – 180 50 – 60 18 7 -
250 ml 25 – 120 ml <6 mm 1100 – 1200 220 – 350 100 – 120 35 – 45 15 5
500 ml 75 – 220 ml <10 mm 2000 440 – 700 200 – 230 70 25 8

The table shows the recommended charges (in pieces) of differently sized grinding balls in relation to the grinding jar volume, sample amount and maximum feed size.

行星式球磨仪 PM 200 典型樣品材料

RETSCH planetary ball mills are perfectly suitable for size reduction of, for example, alloys, bentonite, bones, carbon fibres, catalysts, cellulose, cement clinker, ceramics, charcoal, chemical products, clay minerals, coal, coke, compost, concrete, electronic scrap, fibres, glass, gypsum, hair, hydroxyapatite, iron ore, kaolin, limestone, metal oxides, minerals, ores, paints and lacquers, paper, pigments, plant materials, polymers, quartz, seeds, semi-precious stones, sewage sludge, slag, soils, tissue, tobacco, waste samples, wood, etc.

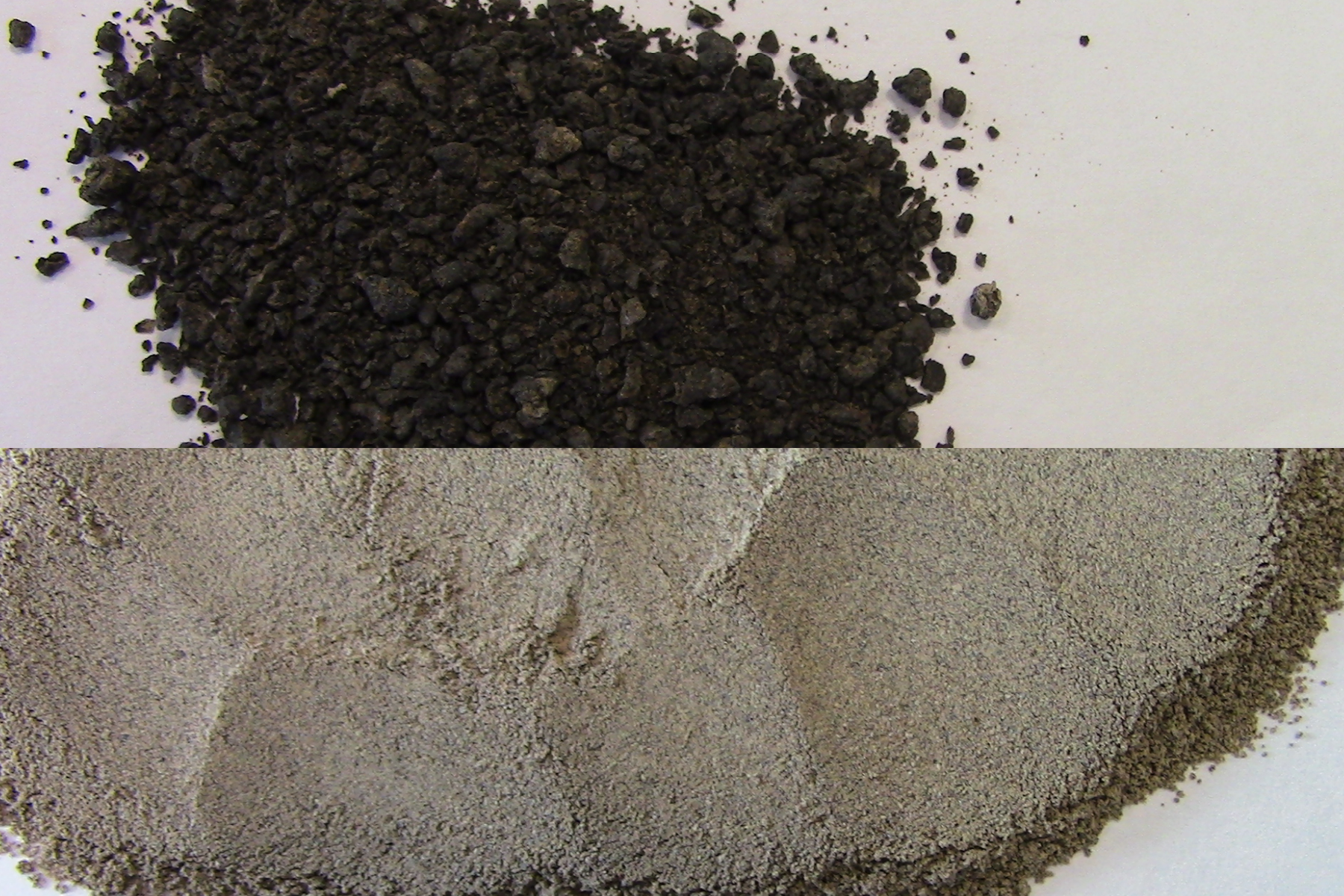

中硬性: 生物量

生物量

35 g sample
125 ml stainless steel grinding jars
7 x 20 mm stainless steel grinding balls
15 min at 500 rpm

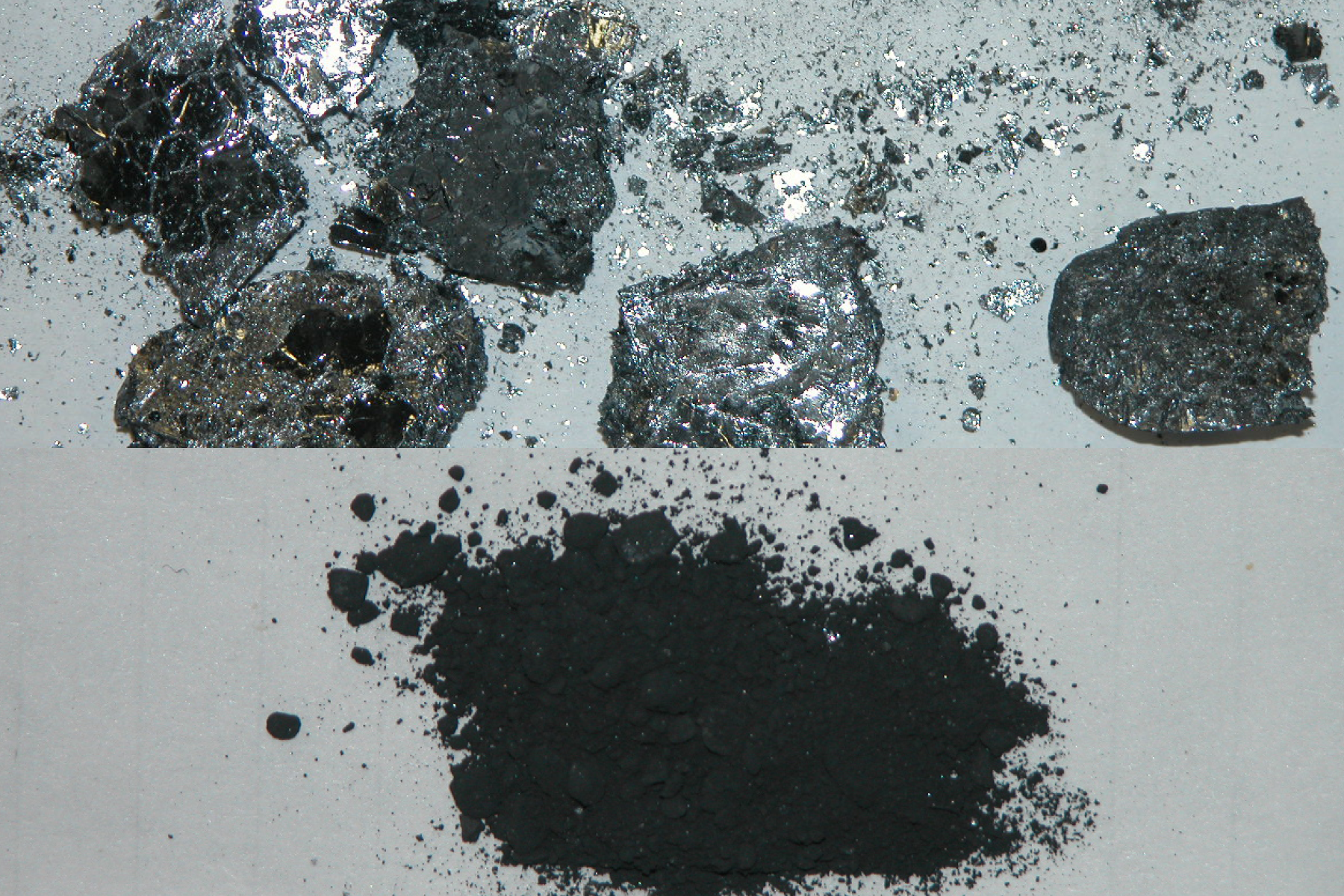

脆性的: tin sulfide

tin sulfide

52 g sample
125 ml agate grinding jars
50 x 10 mm agate grinding balls
60 min at 550 rpm
10 min intervals and direction reversal

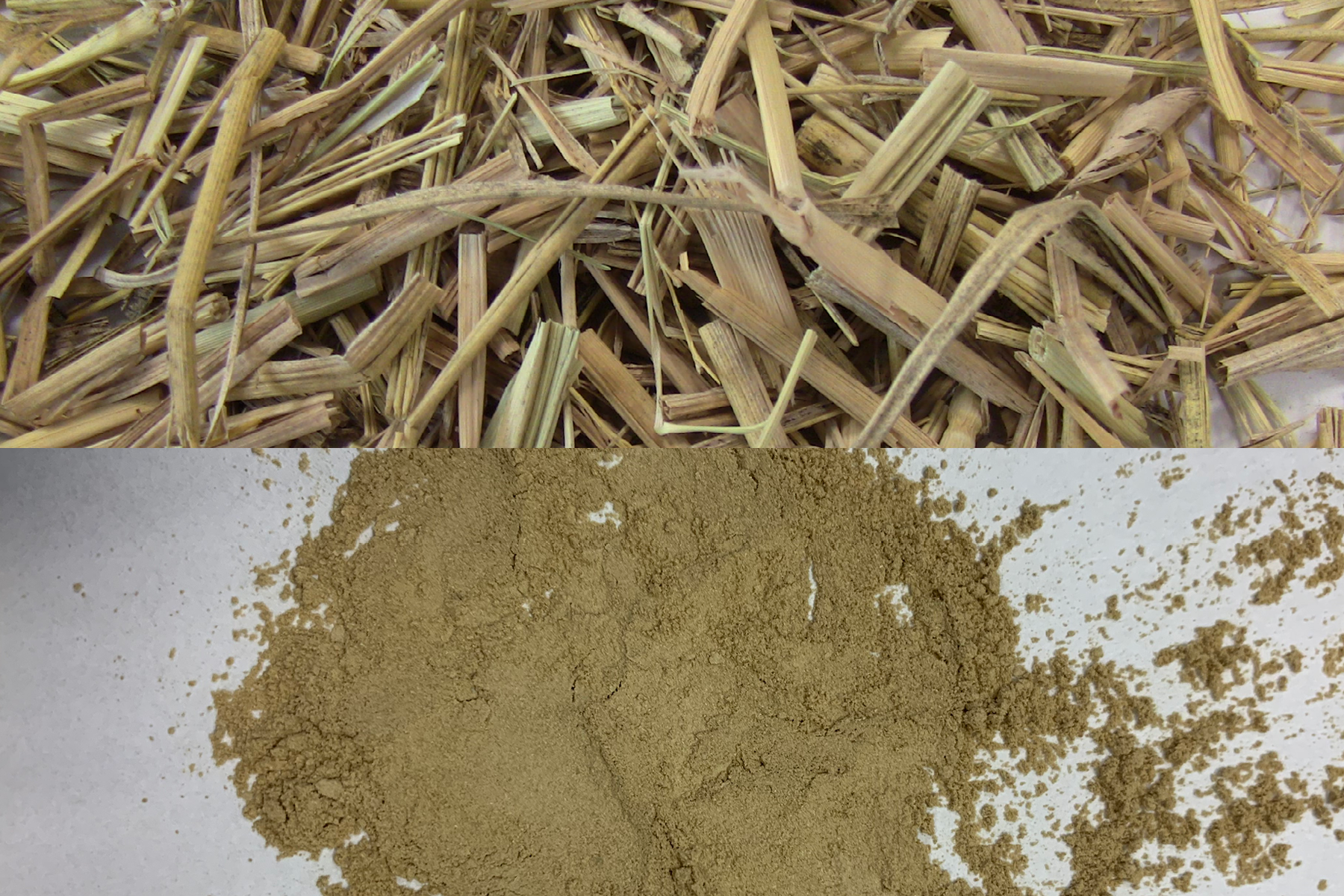

含纤维的: 稻草

稻草

7 g 样品
125 ml 氧化锆研磨罐
50 x 10 mm 氧化锆研磨球
40 min at 300 rpm
10 min 间隙和方向反转

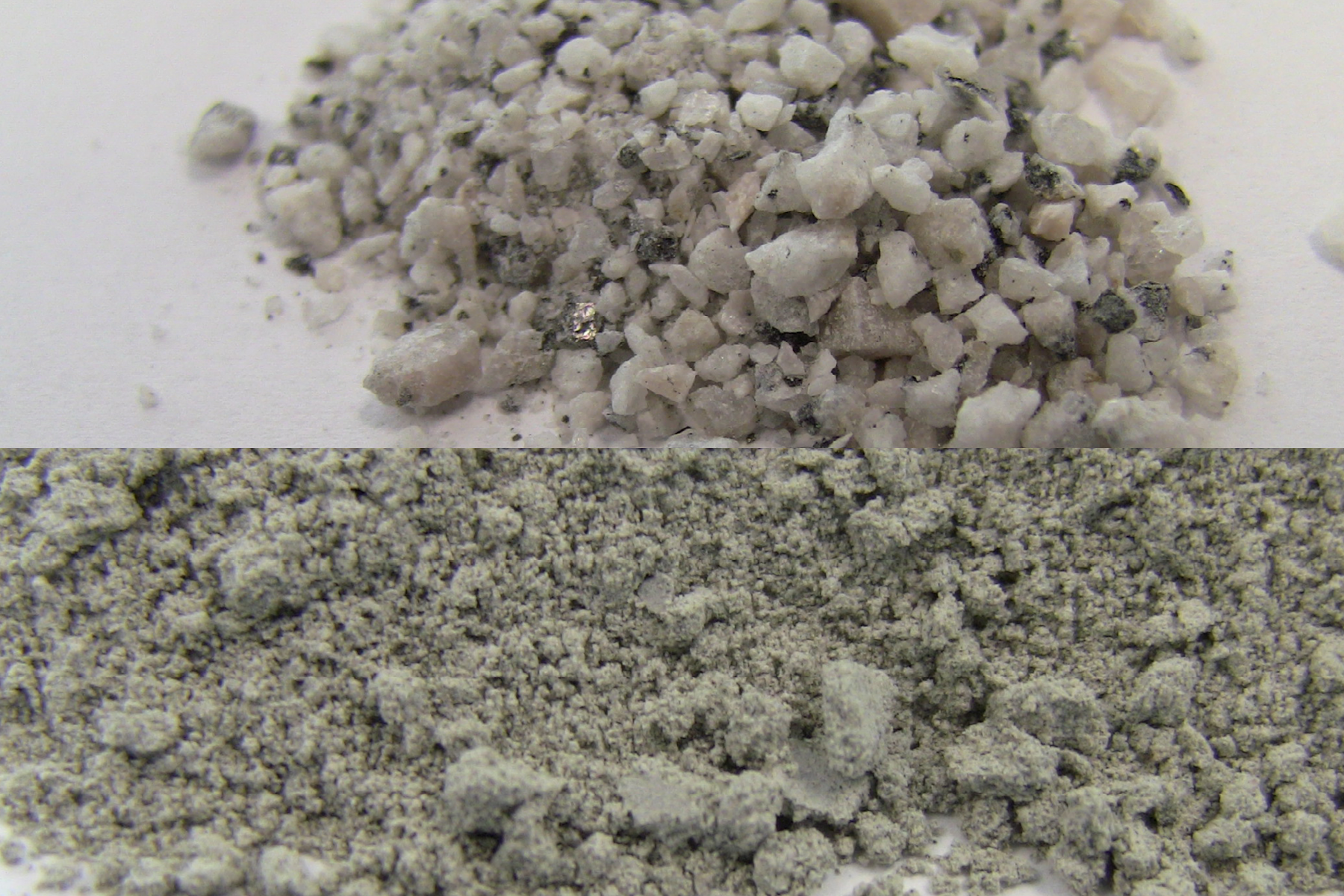

硬性的: 天然岩石

天然岩石

60 g sample
125 ml stainless steel grinding jars
7 x 20 mm stainless steel grinding balls
10 min at 420 rpm

为了找到最好的解决方案，请访问我们的应用数据库。

应用数据库
.

Citations

Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.

行星式球磨仪 PM 200 技术参数

应用pulverizing, mixing, homogenizing, colloidal milling, mechanical alloying, mechanosynthesis, nano grinding
应用领域农业, 化学, 医药, 地质/冶金, 工程/电子, 建筑材料, 环境/循环, 玻璃/陶瓷, 生物
样品特征软性, 硬性, 脆性, 纤维质—干或湿
粉碎原理：撞击力，摩擦力
最大进样尺寸< 4 mm
最终出料粒度 *用于胶体研磨，出样小于０.１微米
批次加料量*max. 2 x 50 ml
研磨平台数 (可接纳研磨罐数)2
转速比设定1 : -2
太阳轮转速100 - 650 min-1
有效太阳轮直径157 mm
重力37.1 g
研磨罐种类EasyFit, optional areation covers, safety closure devices
研磨套件材料：硬质刚, 不锈钢, 碳化钨, 玛瑙, 烧结刚玉, 氮化硅, 氧化锆
研磨罐尺寸12 ml / 25 ml / 50 ml / 80 ml / 125 ml
Stackable grinding jars12 ml / 25 ml
粉碎时间设定数字式，00:00:01至99:59:59
间歇驱动可以，反向转动
转动时间数字设定 00:00:01 至 99:59:59
暂停时间数字设定 00:00:01 至 99:59:59
可存储运行模式10
能力输入测定是
串行接口RS 232 / RS 485
驱动带变频器的三相交流电动机
驱动功率750瓦
电源数据：不同电压
电源接头：单相
防护类型IP 30
接受功率~ 1250 W (VA)
机体尺寸（宽x高x纵深）640 x 480 (780) x 420 mm
净重~ 76 kg
标准CE
专利/实用专利SafetySlider (DE 202008008473)
受样品材料性质和仪器配置/设定的影响

行星式球磨仪 PM 200 作用原理

行星式球磨仪的研磨罐位于底部太阳轮的偏心位置。研磨罐绕轴自转，与公共的太阳轮转动方向正好想法，太阳轮与研磨罐的转速比为1：-2。 研磨罐中的球在于研磨罐一起运动时受到Coriolis力（即自转偏向力）的叠加影响。

研磨罐和研磨球的运动速度之差产生强摩擦力和撞击力，因而释放了大量的动能。这种撞击和摩擦的组合使得行星式球磨仪研磨时的粉碎度及高。


点击观看视频
